LED點光源安裝說明
A：低壓（高壓）單色點光源，10-20個進一次電
B：外控點光源 四芯線：（紅色為正，黑色為負，綠色接控制器DAT，藍色接GND， 一個400W電源分四路，每路帶15-20，信號必須從點光源的公頭進，母頭出。

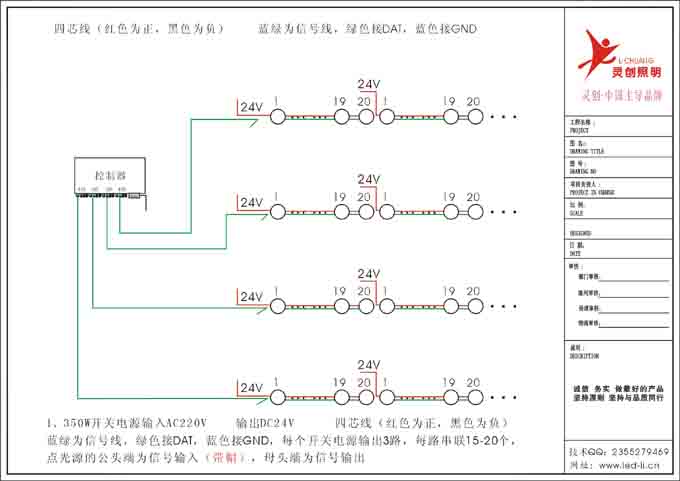

四芯線外控點光源輪郭施工圖 (紅色為正，黑色為負，綠色接DAT，藍色接GND）

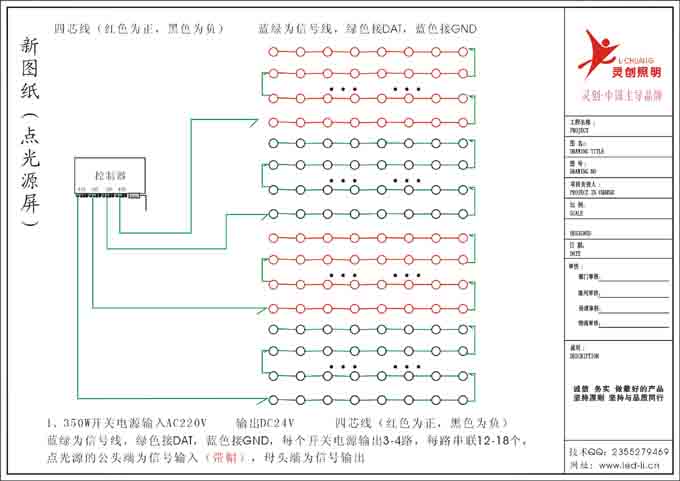

四芯線外控點光源屏施工圖 (紅色為正，黑色為負，綠色接DAT，藍色接GND）

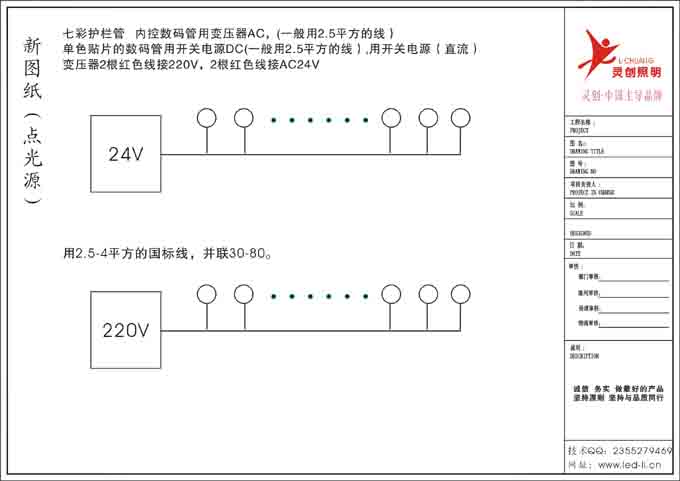

單色點光源用DC電源，棕色為正，藍色為負，
