LED數碼管不亮原因及故障排查方法
來源：   作者：   時間：2012-08-23    瀏覽次數：

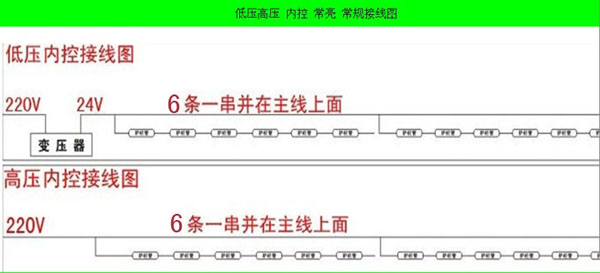

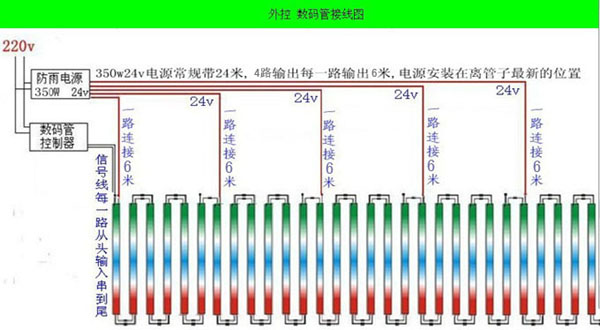

LED數碼管(LED數碼燈）不亮 產生故障的原因有那些些

關鍵字：數碼管維修,數碼管修理,數碼管排查,數碼管故障
　　1）變壓器損壞、引線斷開或虛焊。若變壓器損壞，則予以更換或重新繞制；若引線斷開或虛焊，則應重新連接或重新焊接。
　　2）＋5V電源故障。應檢查顯示電路電源電壓及數碼管供電是否正常（正常時為5V直流電壓）。若兩者不正常則檢查7805三端穩壓器是否有5V電壓輸出。若三端穩壓器有5V電壓輸出，則為電路板的連接線損壞，或未開爐或短路，若開路則應重新連接；若短路應清理短路點。若三端穩壓器沒有5V電壓輸出，則檢查 7805輸人端有無8V左右的電壓。若7805輸入端有8V電壓，則說明7805損壞。若7805輸入端沒有8V電壓，則檢查橋式整流電路有無8V左右電壓輸出。若整端電路沒有8V電壓輸出，則檢查220V交流電源是否正常。若交流電源不正常，則應對交流電源進行檢查。若交流電源220V電壓正常，則在連接線正常的情況下應為變壓器損壞，予以更換。
　　3）LED數碼管公共陽極（或公共陰極）上無＋5V電壓。這種故障常常是由限流電阻發生虛焊或印制導線不通引起的。若無5V電壓，則按照前面所述檢查電源電壓的方法進行檢查；若限流電阻開路，則應予以更換；若為電路板虛焊或印制導線不通，則必須重新連接或焊接：
　　4）數碼管內部損壞，則應予以更換。
　?。?）LED數碼管僅小數點亮 這一現象表明±5V電源正常，產生這種故障的原因可能有：
　　1）若A／D轉換器丁作不正常．則應更換A／D轉換器D
　　2）若數碼管內部有故障，則應更換數碼管。
　　3）若A／D轉換器與數碼管之間的連線開路，則應重新連接或新焊接。
　　4）若A／D轉換器集成元器件損壞．則應更換集成元器件。
　　5）若A／D轉換器管腳接觸不良，則應必須重新焊接。
　?。?）LED數碼管缺筆段對于A／D轉換器為7107的儀表，可檢查7107用于顯示輸出的各對應輸出腳與Ⅴ＋（正電源腳）閘的電壓（即用萬用表的黑表筆接所對應的輸出腳，紅表筆接電源供電正端電壓點），若始終為幾毫伏，則表明7107壞，應予以更換；如有4V 左右（數碼管管腳端為負），LED卻不亮，則表時7107輸出正常，接著可檢查數碼管的各自對應管腳與Ⅴ＋之間的電壓（萬用表的黑表筆接所對應數碼管的管腳，紅表筆接電源供電正端電壓點），若也有4V左右，則表明LED數碼管壞∵應更換該數碼管；若無電壓，則可能是7107管腳接觸不良，或從7107到數碼管管腳之間的連接線路不通，應重新連接和重新焊接。若兩處電壓不同，則檢查電路板從7107到數碼管之間有沒有腐蝕或油污，若有，則必須清洗干凈并作好絕緣處理工作；若沒有，則數碼管內部短路，必須予以更換。
　　（4）LED數碼管亮度不足 產生這種故障的原因可能是：
　　1）LED數碼管使用時間太久，發光效率降低，可更換新的數碼管。
　　2）R9阻值太大，可重新更換或重新調整。
　　3）電路板漏電，與將電路板上的電容放電或清洗電路板，并經干燥處理后，再接線使用。
　　4）若供電不足，檢查供電電路的連接電阻是否變值，若變值，則應予以更換；若穩壓器負載功率下降，則應予以更換；若濾波電容漏電，則應予以更換；若整流二極管損壞，則應予以更換；若變壓器負載功率下降，則應予以更換；若常規檢查后仍然供電不足，則檢查所有負載電路中有無對地短路元件，若檢查出短路元件后，則應予以更換。5）A／D電路的輸出電壓不足，先檢查外圍電路有無對地短路元件，若有對地短路元件，則應予以更換；若檢查正常，則為A／D轉換集成電路損壞，應予以更換。
　?。?）顯示溢出（A／D轉換器為7107時，顯示“1”或“－1”）或量程很小如圖1所示，這種現象多數是由于沒有基準電壓造成的。檢查時可將儀器的輸人端短接，若仍顯示 “1”，則應檢查7107的35、36腳之間的電壓。首先測量該儀表在30、31之間測量出滿量程電壓（也可以計算出）再取滿量值的1／2即為35、36 兩腳間的正常電壓值。若不正常， 則檢查上拉電阻和可調電阻是否變值（阻值變大）或虛焊？若變值，則予以更換；若虛焊， 則予以更換。
　　（6）該顯示正值，卻顯示“－XXXX” 產生這種故障的原因可能是：
　　1）輸入信號接反，則應重新連接輸入信號。
　　2）連接電阻虛焊，可調電阻失效?？蓹z查7107（見圖1）的31（IN＋）、30（IN －）管腳之間的電壓，其正常的電壓范圍約為0～2V（31腳為＋端），若兩管腳間的電壓為負值，則應逐級往前檢查。若是連接電阻虛焊，則應重新進行焊接。若是可調電阻失效，則更換可調電阻。
　　3）檢查上拉電阻（與電源正端的電阻）是否正常，有無開路虛焊現象。若變值或開路，則應予以更換；若虛焊，則應重新焊接。
　?。?）示值嚴重偏低，調節量程電位器后示值也不升高，巳顯示頻繁閃動產生這種故障的原因很可能是：采樣周期過短，39、40腳之間的電阻數值不對，若為阻值不對，則應重新調整阻值或更換相應的電阻。若7107（見圖1）的 38、39、40腳之間有短路或開路（電阻開路或電容短路），它們均都會使A／D轉換器的振蕩頻率升高，導致采樣速率過高，若出現這種現象，則應更換發生故障的電容或電阻。
　　另外，基準電壓升高也會引起示值嚴重偏低，而基準電壓太高往往是由于分壓電路中的電阻或電位器虛焊、變值所引起的。特別是可調電位器最容易出現開路或變值，待檢查出有故障的電阻后，應予以更換。
　?。?）始終顯示“1999”，且小數點顯示正常 產生這種故障的原囚可能是：
　　1）若＋5V電源發生故障，則應按照前面所述檢查電源電路的方法進行檢查。
　　2）A／D轉換器損壞，則予以更換。
　　（9）跳碼嚴重 產生這種故障的原因可能是：
　　1）若A／D轉換器壞，則應予更換。
　　2）若有干擾因素從輸人端引入，待查出干擾源后，若干擾源可以排除的，應予以排除；若干擾源無法排除的，應做到盡可能遠離干擾源并做好屏蔽工作。
　　3）采樣速率太高，則檢查7107的38、39、40腳之間有無短路或開路（電阻開路或電容短路）現象，相應處理方法可參考“示值嚴重偏低，調節量程電位器后示值也不太高，且顯示頻繁閃動”相應部分。
　　4） ±5V電源紋波大，往往還伴隨著電壓不足，數值不穩。若電源濾波電容失效，應予以更換；若整流二極管中某一二極管被擊穿，則應予以更換。
　　5）電路板之間存在漏電現象或線路之間有干擾現象。其主要原因是線路受潮或線路有導體雜質的存在，或者是維修后沒有做好絕緣處理，應重新清洗電路板并做好絕緣處理。
　　6）若輸入或基準線路及電源線路中有虛焊或某電子元器件功率降低，待檢查出故障元器件后，予以更換并重新焊接好各個焊點。
　?。?0）示值漂移大 產生這樣故障的原因可能是：
　　1）7107電路不佳，應予以更換。
　　2）7107發燙，可能是由于LED數碼管電流太大，可將限流電阻換大再進行測試。
　　3）基準電壓發生漂移大多是由于可調電阻失效或上（下）拉電阻功率降低或更換的電阻功率過低引起的。若發生這種情況，則應更換相應的電阻。
