LED數碼管知識介紹
來源： 作者： 時間：2012-08-23 瀏覽次數：
LED數碼管是設備的簡易顯示常用電子元器件，下面將介紹它的性能特點，簡單檢測方法及應用注意事項等內容。
關鍵字：數碼管知識,數碼管原理,數碼管效果
1．性能特點
led數碼管的主要特點如下：
(1)能在低電壓、小電流條件下驅動發光，能與CMOS、ITL電路兼容。
(2)發光響應時間極短(<0．1μs)，高頻特性好，單色性好，亮度高。
(3)體積小，重量輕，抗沖擊性能好。
(4)壽命長，使用壽命在10萬小時以上，甚至可達100萬小時。成本低。
因此它被廣泛用作數字儀器儀表、數控裝置、計算機的數顯器件。
2．性能簡易檢測
LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業余條件下可用干電池作進一步檢查?，F以共陰數碼管為例介紹檢查方法。
將3伏干電池負極引出線固定接觸在LED數碼管的公共負極端上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時，那一筆畫就應顯示出來。用這種簡單的方法就可檢查出數碼管是否有斷筆(某筆畫不能顯示)，連筆(某些筆畫連在一起)，并且可相對比較出不同筆劃發光的強弱性能。若檢查共陽極數碼管，只需將電池正負極引出線對調一下，方法同上。
LED數碼管每筆畫工作電流ILED約在5—10mA之間，若電流過大會損壞數碼管，因此必須加限流電阻，其阻值可按下式計算：
R值=(U—ULED)／ILED
其中U為加在LED兩端電壓，ULED為LED數碼管每筆畫壓降(約2伏)。
利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN擋時，C孔帶正電，月孔帶負電。例如檢查LTS547R型共陰極LED數碼管時，從E孔插入一根單股細導線，導線引出端接9極(第③腳與第⑧腳在內部連通，可任選一個作為?)；再從C孔引出一根導線依次接觸各筆段電極，可分別顯示所對應的筆段。
3．使用注意事項
(1)檢查時若發光暗淡，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全，說明數碼管已局部損壞。
(2)對于型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的h距擋可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳；③檢查全亮筆段。預先可假定某個電極為公共極，然后根據筆段發光或不發光加以驗證。當筆段電極接反或公共極判斷錯誤時，該筆段就不能發光。
靈創科技照明專業研發生產各種LED燈具，產品系列有：LED點光源,LED洗墻燈,LED數碼管,LED輪廓燈,LED投光燈,LED硬燈條,LED貼片數碼管,LED貼片點光源等，做過國內外許多大型LED工程項目，歡迎選購及洽談合作！"網址：ncnic.com.cn 電話：13516644258 QQ：2355279460
數碼管廠家,數碼管價格,數碼管工廠,數碼管效果,數碼管定制,數碼管生產,數碼管采購,數碼管供貨商,數碼管分銷商,數碼管加工廠,數碼管總代理,數碼管招商,數碼管連鎖,數碼管加盟,數碼管代理,數碼管加工,數碼管直銷,內控數碼管,外控數碼管,全彩數碼管,輪郭數碼管,管屏數碼管,LED數碼管,6段數碼管,8段數碼管,16段數碼管,32段數碼管,高清數碼管,高檔數碼管,數碼管屏,跳舞數碼管,KTV數碼管,酒店數碼管,酒樓數碼管,飯店數碼管,數碼管維修,數碼管修理,數碼管排查,數碼管故障,數碼管亮度,數碼管技術,數碼管安裝,

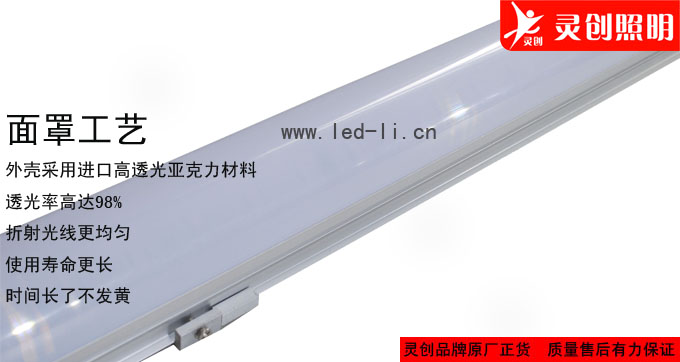

LED數碼管 產品特點

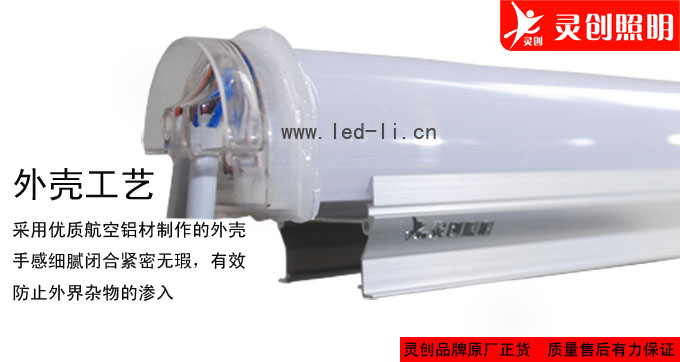

外殼采用優質鋁俁金壓鑄而成，防銹效果顯著，散熱性能優越，并且采用高密度的模具制作,并且燈板內部滴膠帶 產品密封性能高,保證長時間使用而不進水, 光源采用超高亮度的燈珠制作,亮度極高,并且使用更穩定。

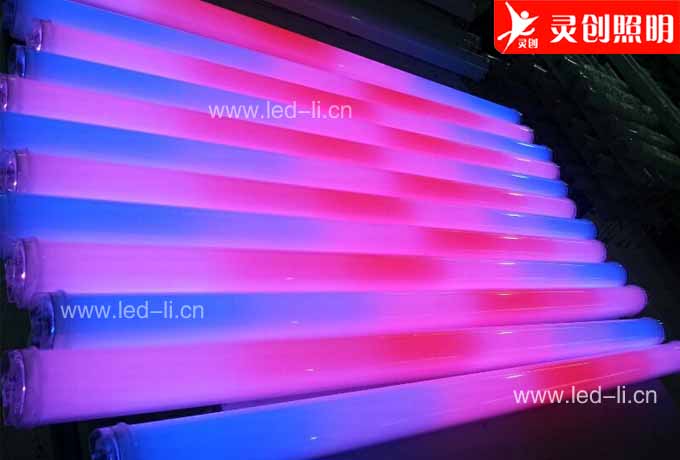

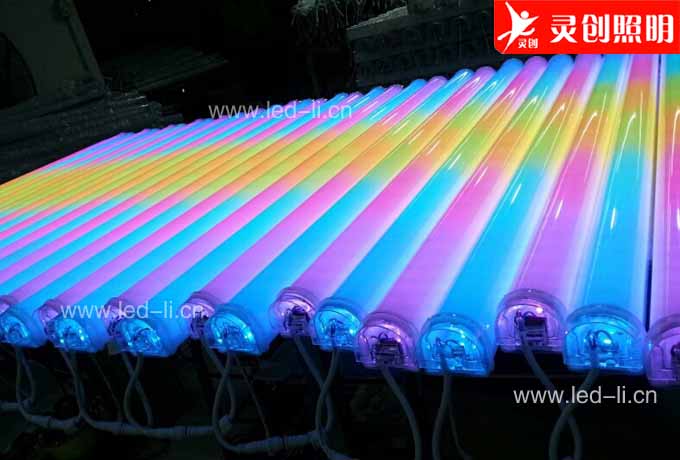

產品展示 ncnic.com.cn 好品質選靈創
