LED護欄管如何安裝 LED護欄管如何接線 LED護欄管安裝方法
來源：http://ncnic.com.cn/ 作者：靈創照明 時間：2017-09-23 瀏覽次數：
LED數碼管，又名LED輪廓燈，安裝注意事項有什么？
LED護欄管如何安裝？1.使用靈創照明LED輪廓燈、護欄管時，先檢查一下配件與輔材是否齊全，并根據廠家安裝的示意圖進行安裝，防止在施工時出線接反線等不必要的問題出現，所謂的公母對接線（公頭帶針，母頭帶孔）就是一個燈具與燈具之間，實現一個快速對接的一個命名，方便客戶在高空作業時能節省成本與時間。
LED護欄管如何安裝？2.常亮的輪廓燈只出一條圓2芯線棕色為正極，藍色為負極，進行公母對接的方式傳輸電流以達到亮燈效果，但是一般建議客戶每6米進一次電源線，防止串聯過多造成電流壓降，有些輪廓燈一亮一暗的問題出現
LED護欄管如何安裝？3.外控LED數碼管需注意信號的輸出輸入，靈創照明從建立到現在，一直都以公頭為信號出入，母頭為信號輸出的方式去生產出標準的產品。TTL串聯信號的接線方式是2個2芯線，大頭為電源線，小頭為信號線，棕色為正，藍色為負極，紅色為控制器的DAT，黑色為控制器的GND。靈創照明DMX512協議控制接線方式是1個2芯線和1個3芯線，分別為棕色為正，藍色為負極，三芯線為信號線；藍色線為A，黃綠線為B，棕色線接PI編碼器，并要注意進行給每一條LED輪廓燈進行編寫地址碼的一個操作，方可實現，壞一條不影響后面一條燈具的正常工作。

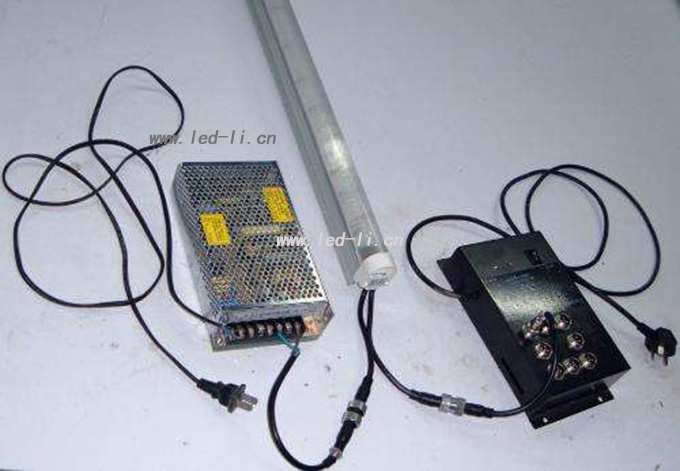

LED護欄管如何安裝？LED護欄管安裝順序？開關電源、變壓器安裝過程中需要注意什么問題？
1.首先要區分清楚護欄管的正負極，與信號線的顏色。
2.將LED護欄管的背部卡子進行一個墻面用自攻螺絲固定，（卡子可分為U形卡，歐姆卡），部分客戶也會使用粘度性極強的結構膠進行固定安裝。然后將護欄管的信號線和電源線，進行對接。（注：靈創照明建議串聯數不超過6條管子，然后再重新進一次電保證足夠的電壓與亮度。）

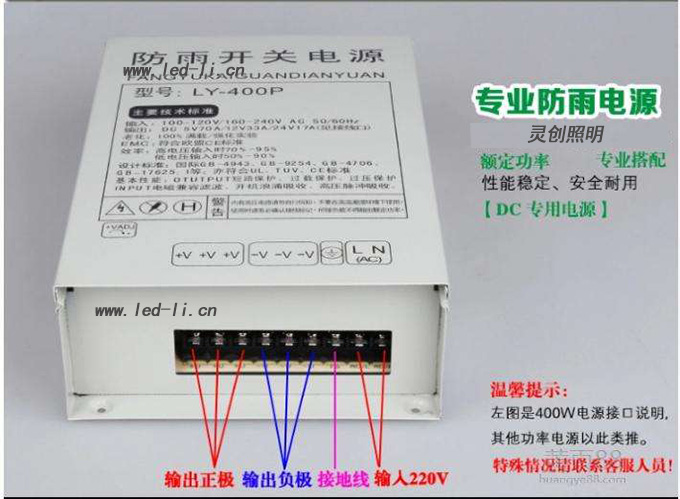

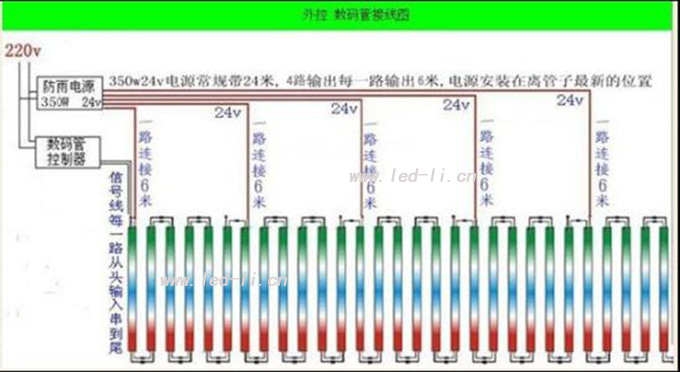

3.安裝開關電源，或者變壓器是根據護欄管的功率10W或12W進行計算，（開關電源350W），（變壓器300W）一般情況下只使用電源或變壓器的功率80%左右，所以大概就使用了288W來計算10-12W的可以帶24米，分四路供電每路6米。

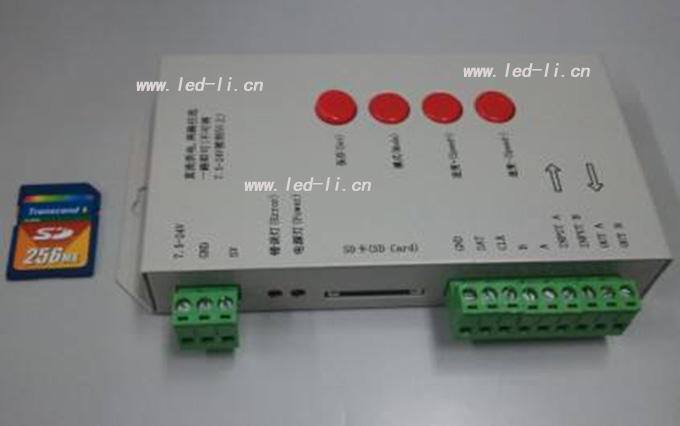

4.控制器安裝與選擇，靈創廠家基本采用的是知名品牌裕明鑫，欣博萊特等廠家控制器，控制器分為2口，4口，8口（8口可分為輪廓或屏幕使用）每個端口可分為1024個像素點（靈創建議算8折像素點，方便維護與排查工作。），（512協議的是512個像素點）以6段護欄管為例，代表是6個像素點，一個端口就帶100-130條6段數碼管，以此類推。控制器屬于不防雨產品需安裝在電箱里。電箱最好安裝在中間位置，作用是可以更有好的信號輸出，如第一條安裝距離超出10米內需要用超五類網線進行連接。控制器自身有測試程序，更改程序時需把SD卡斷電取出，通過與靈創照明程序員進行編寫更換程序。
